无尘吊装设备：高洁净环境下的精密物料搬运核心装备

在半导体、生物医药、平板显示、新能源电池等对空气洁净度和工艺稳定性要求极高的行业中，无尘吊装设备（Cleanroom Lifting Equipment）已成为保障生产连续性、防止微污染、提升自动化水平的关键基础设施。这类设备不仅需具备可靠的起重能力，更必须满足零颗粒释放、无静电、低振动、全密封等严苛洁净标准。

本文全面解析无尘吊装设备的定义、分类、核心技术要求、典型应用场景、选型策略及维护规范，助力企业高效部署高洁净物流系统。

一、什么是无尘吊装设备？

无尘吊装设备是指专为ISO Class 5（百级）至 ISO Class 8（十万级）洁净室设计的各类起重与吊运装置，其核心目标是在搬运过程中不引入额外污染物，同时确保操作安全与精准。

✅ 典型特征：

• 材料：316L不锈钢、阳极氧化铝、工程塑料等低释气材质

• 表面：镜面抛光（Ra ≤ 0.4~0.8μm），无缝隙、无死角

• 驱动：全封闭电机、变频控制、低噪音（≤55 dB）

• 安全：防静电（ESD）、过载保护、激光防撞、急停冗余

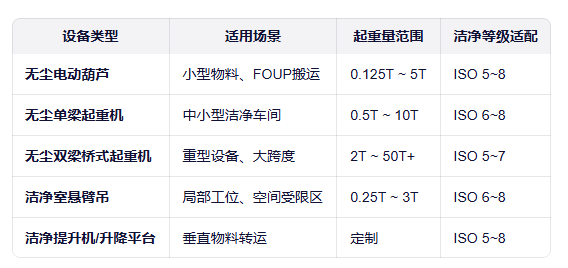

二、无尘吊装设备主要类型

在晶圆厂，常组合使用：双梁起重机 + 无尘电动葫芦 + 自动对接机构

三、核心技术要求（2025年行业标准）

1. 洁净性能

• 符合 ISO 14644-1 动态颗粒测试（运行状态下检测）

• 所有润滑点全封闭，使用 洁净级润滑脂 或 固体润滑

• 电缆、密封件通过 低释气（Low Outgassing）认证（如ASTM E595）

2. 静电控制（ESD）

• 整机接地电阻：百级 ≤ 0.1Ω，千级 ≤ 1Ω

• 吊钩、链条、钢丝绳采用 导电材料 或 碳纤维复合结构

• 可选配 离子风机 实时中和静电荷

3. 结构与材料

• 主体结构：316L不锈钢（百级） / 6063-T5铝合金（千级）

• 焊缝：全自动氩弧焊，内腔抛光，无藏尘死角

• 表面粗糙度：百级 Ra ≤ 0.4μm，千级 Ra ≤ 0.8μm

4. 智能控制

• 支持 变频调速、精确定位（±1mm）

• 控制方式：无线遥控、HMI触摸屏、PLC集成

• 可对接 MES/AMHS/SECS-GEM 系统（半导体场景）

四、典型应用场景

• 半导体制造：搬运FOUP、SMIF Pod、光刻机模块（Class 5）

• 生物制药：无菌灌装线反应釜吊装，符合GMP Annex 1（Class 5~7）

• OLED/LCD面板：玻璃基板转运，避免微划伤（Class 6）

• 锂电池干燥房：极片卷料吊运（Class 7~8，低湿环境）

• 航空航天：卫星光学组件装配（局部Class 5）

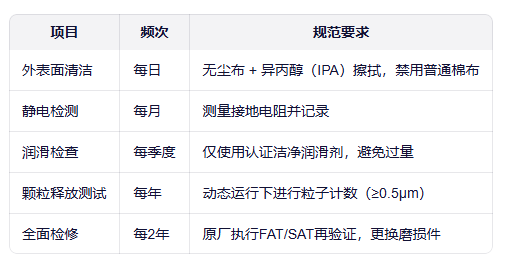

五、维护保养关键要点

⚠️所有维护人员必须穿戴洁净服、鞋套、手套，并在非生产时段操作，避免交叉污染。

六、选型建议（避坑指南）

1. 明确洁净等级与区域：是整间洁净还是局部FFU覆盖？

2. 匹配负载与精度需求：重型设备选双梁，精密定位选伺服控制。

3. 验证供应商资质：优先选择有 SEMI、FDA、GMP 项目经验 的制造商。

4. 要求完整测试报告：包括颗粒测试、ESD测试、噪声、负载试验等。

结语

无尘吊装设备已从“辅助工具”升级为高洁净智能制造的核心环节。其设计、制造与运维水平，直接关系到产品良率、合规风险与产线效率。选择专业、可靠的无尘吊装解决方案，是企业在高端制造赛道赢得竞争优势的关键一步。
