摘要：随着半导体工艺节点向3nm、2nm甚至更先进制程迈进，晶圆制造对洁净度、振动控制及搬运效率的要求达到了前所未有的高度。本文深入探讨硅基晶圆厂无尘天车系统的核心技术优势，分析其在高精度晶圆搬运与封测车间集成中的关键作用，为行业提供前瞻性的自动化升级方案。
一、行业背景：半导体制造对“零污染”与“微振动”的极致追求
在2026年的今天，全球半导体产业正处于产能扩张与技术迭代的关键期。硅基晶圆作为芯片制造的基石，其生产环境必须严格控制在ISO Class 1甚至更高的洁净度标准下。传统的有尘或低等级洁净室搬运方式已无法满足先进制程需求，任何微小的颗粒污染或机械振动都可能导致整批晶圆报废。

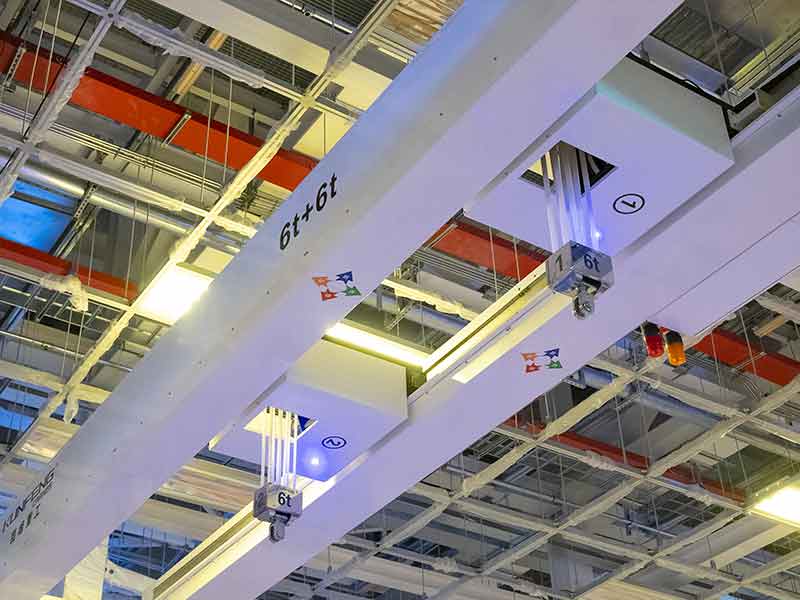

无尘天车系统（Cleanroom Overhead Hoist Transport, OHT）作为连接光刻、蚀刻、薄膜沉积及封测环节的生命线，正成为晶圆厂智能化升级的核心基础设施。
二、核心痛点：传统搬运模式为何被淘汰？
在老旧的晶圆厂或新建的低端产线中，人工搬运或简易AGV（自动导引车）存在显著弊端：
颗粒污染风险高：地面运输易扬起微尘，破坏洁净环境。
振动敏感：地面不平或车辆启停产生的微振动，极易导致大尺寸（12英寸及以上）薄型晶圆发生隐裂或对准偏差。
效率瓶颈：人工调度响应慢，无法匹配高速自动化产线的节拍（WPH）。
空间利用率低：地面占用大量物流通道，限制了设备布局的灵活性。
三、解决方案：硅基晶圆厂无尘天车系统的技术突破
针对上述痛点，新一代硅基晶圆厂无尘天车系统采用了多项前沿技术，实现了从“搬运工具”到“智能物流中枢”的跨越。
1. 超高洁净度设计
系统采用全封闭轨道设计与特殊涂层材料，从源头杜绝发尘。关键运动部件配备高效微粒空气（HEPA）过滤单元，确保运行过程中周围空气洁净度始终维持在ISO Class 1标准，完美适配硅基晶圆的高敏感性。
2. 微米级高精度搬运
针对先进封装（Advanced Packaging）和前道制程，系统集成了高精度伺服电机与激光定位传感器。
定位精度：重复定位精度可达±0.5mm以内，满足光刻机接口对接需求。
防抖控制：内置主动减振算法，即使在高速运行（最高可达4m/s）急停时，也能将晶圆晃动幅度控制在微米级别，保护脆弱晶圆。
3. 封测车间深度集成
在封测（Assembly & Test）环节，天车系统不仅负责晶圆盒（FOUP）的传输，更实现了与贴片机、键合机、测试机的无缝对接。
柔性调度：通过AI算法实时优化路径，避免拥堵，提升整体设备效率（OEE）。
数据互联：全面支持SECS/GEM协议，与工厂MES（制造执行系统）实时交互，实现物料状态的全程可追溯。
四、应用场景与价值分析
在7nm及以下制程产线中，无尘天车系统构建了空中物流网络，取代了所有地面人工搬运。数据显示，部署该系统后，晶圆非计划停机时间减少了40%，因搬运导致的碎片率降低了90%以上。
封测车间对洁净度和精度的要求日益接近前道制程。集成化天车方案实现了晶圆从研磨、切割到封装测试的全流程自动化流转，大幅缩短了生产周期（Cycle Time），提升了产能弹性。
五、未来展望：迈向黑灯工厂的关键一步
随着工业4.0的深入，硅基晶圆厂无尘天车系统将不仅仅是搬运设备，更是数据采集的终端。未来的系统将具备：
预测性维护：通过物联网传感器监测电机温度、振动频谱，提前预警故障。
数字孪生联动：在虚拟空间中实时模拟物流状态，动态调整生产策略。
绿色节能：采用能量回馈技术，降低系统运行能耗，助力半导体工厂实现碳中和目标。
结语
在半导体竞争白热化的当下，选择一套高性能的硅基晶圆厂无尘天车系统，不仅是解决高精度晶圆搬运难题的技术手段，更是构建现代化、智能化封测车间的战略投资。对于致力于提升良率、降低成本的中国晶圆制造企业而言，这一集成方案无疑是通往未来智造的必经之路。
关键词：硅基晶圆厂，无尘天车系统，高精度晶圆搬运，封测车间集成，半导体自动化，OHT系统，洁净室物流，智能制造，晶圆厂升级，2026半导体趋势
